Серия ETF
Сливные фильтры, монтируемые на гидробак Макс. 175 л/мин - 6 бар
Экономичный сливной фильтр
Улучшенная защита системы
В фильтрах ETF используется усиленная головная часть из полимера с двумя отверстиями сливной линии и быстросъемной крышкой. Максимальное давление 6 бар. Максимальный расход 175 л/мин. Экономичный фильтр сливной, использованный и проверенный во многих гидравлических системах.
Особенности изделия:
• В фильтрах ETF используется усиленная головная часть полимера с 2 отверстиями сливной магистрали.
• Быстросъемная конструкция крышки.
• Направление потока из внутренней части фильтроэлемента наружу.
• Максимальное давление 6 бар. Максимальный расход 175 л/мин.
• Экономичный фильтр сливной линии гидравлических систем.
Особенности и преимущества
|
Особенности |
Технические преимущества |
Экономическая выгода |
|
Полимерная головка |
Компактность, малый вес и надежность |
Малый вес, меньшие габариты и более аккуратный внешний вид |
|
Несколько отверстий сливной линии |
Гибкость в отношении расположения шланга (шлангов) сливной линии |
Могут быть реализованы более компактные решения |
|
Быстросъемная крышка |
Для снятия крышки фильтра не требуются инструменты |
Быстрая замена фильтроэлемента |
|
Предварительная фильтрация с помощью магнита (опция) |
Удаление частиц железа даже в условиях байпаса |
Повышенные уровни чистоты рабочей жидкостей |
|
Фильтрация с потоком из внутренней части фильтроэлемента наружу |
Все улавливаемые загрязнения остаются внутри элемента |
Нет повторного загрязнения системы при замене элементов |
|
Быстродействующий байпас с низким гистерезисом |
Сокращение периода байпаса благодаря низкому гистерезису |
Улучшенная защита система |
|
В обход элемента уходит только небольшая часть общего расхода |
||
|
Опциональная воронка |
Обеспечен вход масла в гидробак ниже уровня масла |
Значительное уменьшение вспенивания масла |
Типичные области применения
• Автомобильные подъёмные краны
• Сельскохозяйственное оборудование
• Крюковые контейнеропогрузчики
Для установки на гидробак. В фильтрах ETF используется усиленная головная часть полимера с двумя отверстиями сливной линии и быстросъемной крышкой. Этот фильтр является экономичным решением для гидравлических систем с номинальным расходом до 175 л/мин.
Технические характеристики
Номинальное давление: Макс. 6 бар
Сборка: Монтаж на гидробак.
Соединения: Резьба G1” + G1” (ISO 228), отверстие B поставляется как заглушенное соединение.
Корпус фильтра: Стеклопластик. Воронка из стали.
Материал уплотнения: Нитрил.
Диапазон рабочих температур: от -20° до +80°C.
Байпасный клапан: Давление открытия 1,6 бар.
Фильтроэлемент: Традиционный элемент со стальными торцевыми крышками.
Тонкость фильтрации: Определяется испытанием методом рециркуляции по ISO 16889.
Характеристики усталостной прочности: Фильтрующий материал поддерживается таким способом, чтобы достигался оптимальный усталостный ресурс.
Фильтрующий материал: Microglass III.
Устойчивость элемента к разрушению: 8 бар (ISO 2941)
Опции индикатора: Настройка 1,0 бар.
Совместимость с рабочими жидкостями: Пригоден для использования с минеральными и растительными маслами и некоторыми видами синтетического масла. По другим рабочим жидкостям проконсультируйтесь в компании Parker Filtration.

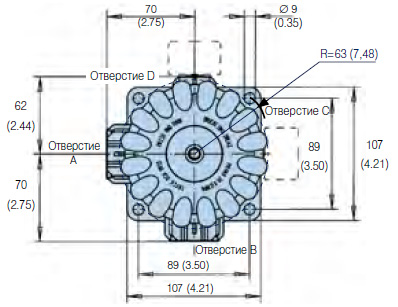

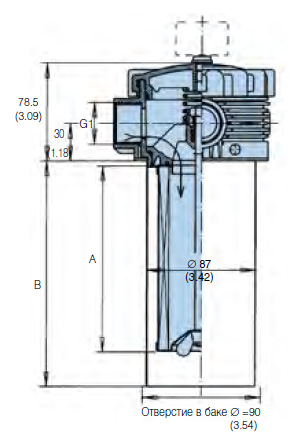

Сведения о монтаже
| Длина ETF | Размеры в мм (дюймах) | A | B |
| 1 | ETF45 | 82 (3.22) | 100 (3.94) |
| 2 | ETF60 | 106 (4.17) | 125 (4.92) |
| 3 | ETF90 | 150 (5.90) | 177 (6.97) |
| 4 | ETF120 | 200 (7.87) | 225 (8.86) |
| 4A | ETF140 | 260 (10.24) | 300 (11.81) |
| 4B | ETF175 | 350 (13.78) | 375 (14.76) |
Сведения об индикаторах
|
Опция |
Описание |
Соединение/Напряжение |
Электрическое подключение |
Номер детали |
|
G2 |
Визуальный индикатор1,0 бар |
Не применимо |
Не применимо |
FMUG2FBMG02L |
|
S2/S3 |
Электрический индикатор1,0 бар |
42 В пост. тока макс. |
Выберите либо нормально разомкнутый (НР), либо нормально замкнутый (НЗ) |
FMUS2FBMG02L или FMUS3FBMG02L |
|
S4 |
Электрический индикатор1,0 бар |
250 В перем. тока макс. |
1 НЗ 2 НР 3 ОБЩ. |
FMUS4FBMG02L |
|
Таблица стандартных изделий
|
Номер детали |
Расход (л/ мин) |
Модель номер |
Тонкость фильтр. материала (мкм) |
Настройки байпаса |
Отверстия |
Сменные элементы |
|
ETF210QBP2FG164 |
60 |
ETF60 |
10 |
1,6 бар (23 Psi) |
2xG1 (одно отв. загл.) |
937950Q |
|
ETF220QBP2FG164 |
60 |
ETF60 |
20 |
1,6 бар (23 Psi) |
2xG1 (одно отв. загл.) |
937951Q |
|
ETF310QBP2FG164 |
90 |
ETF90 |
10 |
1,6 бар (23 Psi) |
2xG1 (одно отв. загл.) |
937952Q |
|
ETF320QBP2FG164 |
90 |
ETF90 |
20 |
1,6 бар (23 Psi) |
2xG1 (одно отв. загл.) |
937953Q |
