Серия STF

Сливные фильтры Макс. 500 л/мин - 10 бар

Когда безопасность является обязательной

В тех случаях, когда использование алюминия ограничено, например, в морской или промышленной среде, сливной фильтр серии STF обеспечивает идеальное решение для разработчиков и заказчиков гидравлических систем.

Особенности изделия:

• Фильтрация по направлению изнутри наружу означает отсутствие утечки загрязненного масла обратно в систему
• Предварительная фильтрация с помощью магнитов
• Чугунная головная часть фильтра
• Конфигурация с несколькими отверстиями
• Расход до 500 л/мин
• Максимальное рабочее давление до 10 бар
• Опциональные герметичные диффузоры
• Фильтроэлементы LEIF® с низким воздействием на окружающую средув стандартной поставке

Особенности и преимущества

Типичные области применения

• Силовой агрегат морского судна
• Сталелитейный завод
• Горнодобывающее оборудование
• Бурильное оборудование

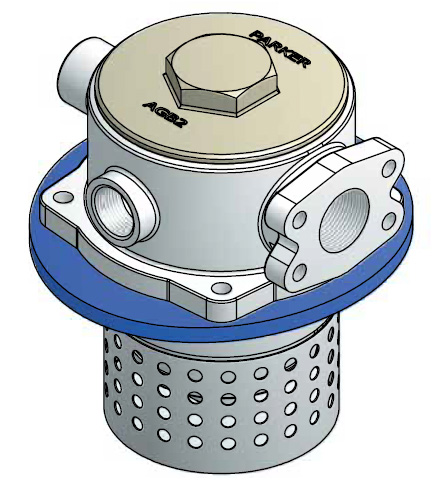

Сливные фильтры серии STF подразделения Parker Filtration

Фильтры STF, монтируемые на гидробак, снабжены предварительной фильтрацией посредством магнитной колонки и байпасом с низким гистерезисом. Благодаря принципу фильтрации "изнутри наружу" загрязненное масло не попадает обратно в систему. Фильтр STF имеет узел головной части из чугуна, идеально подходящий для применения в морской или промышленной среде, в которых использование алюминия ограничено. Головная часть фильтра с несколькими отверстиями позволяет работать с расходом до 500 л/мин при рабочем давлении 10 бар и обеспечивает легкий и эффективный способ интеграции фильтрации сливной линии с силовыми агрегатами. Опциональные герметичные диффузоры включены в стандартную поставку и предотвращают проникновение воздуха в сливную линию.

Технические характеристики

Рабочее давление: Макс. 10 бар

Сборка: Монтаж на гидробак

Соединения: Фланец SAE Отверстия с резьбой BSP

Корпус и крышка фильтра: Чугун (GGG40)

Материал уплотнения: Нитрил, фторэластомер

Рабочая температура: Материал уплотнения нитрил: от -40°C до +100°C Материал уплотнения фторэластомер: от -20°C до +120°C

Настройка байпаса: Давление открытия 0,8 / 1,5 / 2,0 бар

Тонкость фильтрации: Определяется испытанием методом рециркуляции по ISO16889

Характеристики усталостной прочности: Фильтроэлемент поддерживается таким способом, чтобы достигался оптимальный усталостный ресурс

Фильтроэлемент: Microglass III и Ecoglass III для LEIF® элементов Также поставляется 10-микронная целлюлоза и 40-микронная сетка из нержавеющей стали

Устойчивость элемента к разрушению: 10 бар (ISO 2941)

Опции индикатора давления: Настройка 0,7 и 1,2 бар Визуальный манометр Электрическое реле давления

Опции: Диффузор типа P (прямая труба, без участка с перфорированной пластиной) Диффузор типа T (с закрытой торцевой крышкой диффузора и участком с перфорированной пластиной рекомендуется, когда вход масла в резервуар расположен близко от дна или чтобы гарантировать вход масла в резервуар ниже уровня масла

Магнитный комплект: Стандартный, не включен в поставку только для STF 400 и 500

Фильтроэлемент: Элемент LEIF® с повторно используемой металлической гильзой элемента Cтандартный элемент (опция) со стальными торцевыми крышками Элемент LEIF® запатентован и обеспечивает использование только фирменных деталей. Примечание: LEIF® элемент может использоваться с минеральными маслами и маслами типа HEES Для других рабочих жидкостей проконсультируйтесь у Parker Filtration LEIF® элемент способствует выполнению требований стандартов качества ISO14001
